Cintas de metal y trenzas

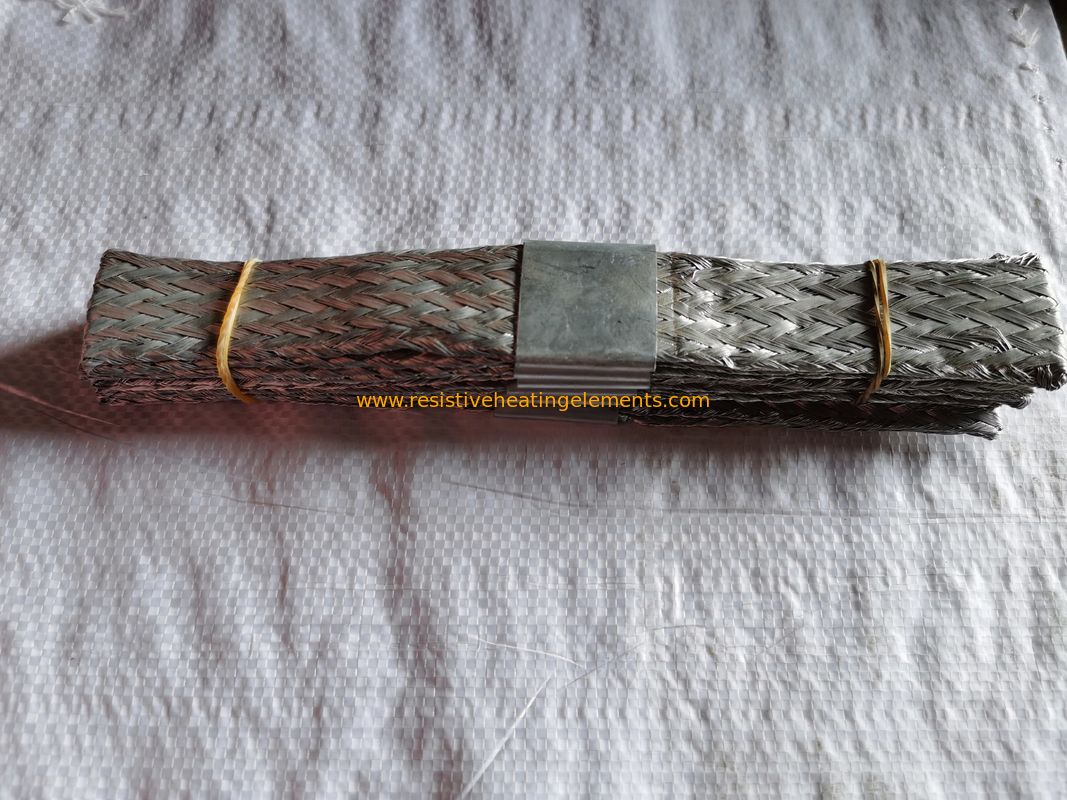

1. La conexión del electrodo de carburo de silicio se realiza mediante una abrazadera de fijación y una cinta de conexión. El cable de conexión del elemento de contacto está hecho de una cinta trenzada de aluminio o lámina de aluminio multicapa. La abrazadera exterior solo cumple una función de sujeción y no se utiliza para la conducción. El extremo del cable se conecta a la barra colectora. Para evitar la transmisión de tensión al elemento, la longitud del cable debe ser ligeramente mayor que la distancia en línea recta entre el elemento y la barra colectora.

2. Al encender el horno, el voltaje debe aumentarse gradual y lentamente. No debe cargarse completamente de una vez, de lo contrario, el componente se dañará debido a la corriente de impacto excesiva.

3. Método de conexión del elemento calefactor: La cinta de conexión debe instalarse con una cinta de lámina de aluminio en la parte donde el aluminio metálico está recubierto en el extremo frío para conectarse con la fuente de alimentación. Todo tipo de cintas de conexión se pliegan a partir de cintas de lámina de aluminio multicapa.

Se fija al extremo frío del elemento calefactor eléctrico con la ayuda de dos láminas de acero con tornillos, y la parte de la cinta de lámina de aluminio conectada a la barra colectora se aprieta con un cabezal de laminación de aluminio especial. La tensión mecánica no debe transmitirse al elemento calefactor a través de la cinta de lámina de aluminio, por lo que la longitud de la cinta de conexión debe ser mayor que la distancia en línea recta entre el extremo del elemento calefactor y la barra colectora. La longitud debe dejar un margen de más de 25 mm.

4. La tira de lámina de aluminio debe ajustarse cuidadosamente antes de apretar. Al apretar los tornillos en el extremo del elemento calefactor, la fuerza debe ser natural y no debe haber fuerza de flexión para evitar que la tensión externa afecte el estado natural del elemento calefactor. La conexión del elemento calefactor se fija primero en la barra colectora, y luego los elementos calefactores se conectan entre sí uno por uno.
